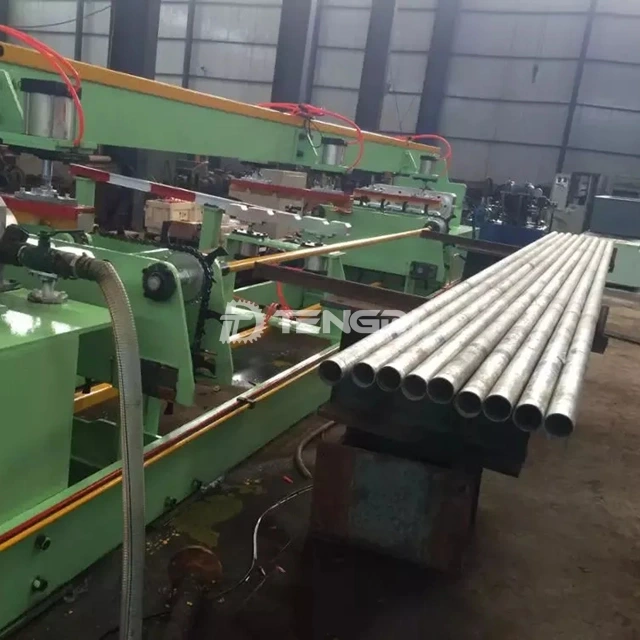

جهاز اختبار الأنابيب الهيدروليكي

1. معدل الدقة العالي للضغط: يتم استخدام مستشعر الضغط عالي الدقة لمراقبة عملية الضغط ، وعرض الوقت الحقيقي وتسجيل القيمة الملحة ، والمنحنى الضغط ، ومؤشر أنابيب التسرب. عندما يكون هناك تسرب الأنابيب ، يمكن تحقيق التنبيه ، ويمكن تحقيق إعادة فحص شبه آلية ، وذلك لتجنب التفكير في خطأ أن أنبوب الصلب معيب لأسباب المعدات.

2. طرق مراقبة متعددة: مجهزة بمقياس ضغط مقاوم للصدمات. الملاحظة اليدوية ، مؤشر مقياس الضغط ، منحنى ضغط شاشة شاشة كبير ، قيمة ضغط شاشة كبيرة ، قيمة ضغط الشاشة اللمس وتنبيه أنبوب التسرب ، إلخ.

3. إعادة فحص بسيطة: بمجرد حدوث تسرب ، يمكن أن يدرك التدخل اليدوي إعادة تفتيش شبه آلي ، ويمكن تكرار إعادة الفحص المتكرر عدة مرات.

4. التشغيل البسيط والصيانة السهلة: يسهل تثبيت رأس ضغط الاختبار وتفكيكه ، ويسهل استبدال حلقة الختم.

5. منخفضة التكلفة للاستخدام: الأجزاء الرئيسية من نظام الخوض مصنوعة من الفولاذ المقاوم للصدأ ، والأجزاء الفولاذ المقاوم للصدأ أقل من 89 تحتوي على البطانات الرئيسية لضغط الرأس ، وشفات الصمام ، وشفاه الختم. يتم جلفن رأس ضغط 219 اختبار لمنع الصدأ.

يتم استخدام المعدات لأنواع من ضغط أنابيب الصلب واختبار المعدات غير القياسية.

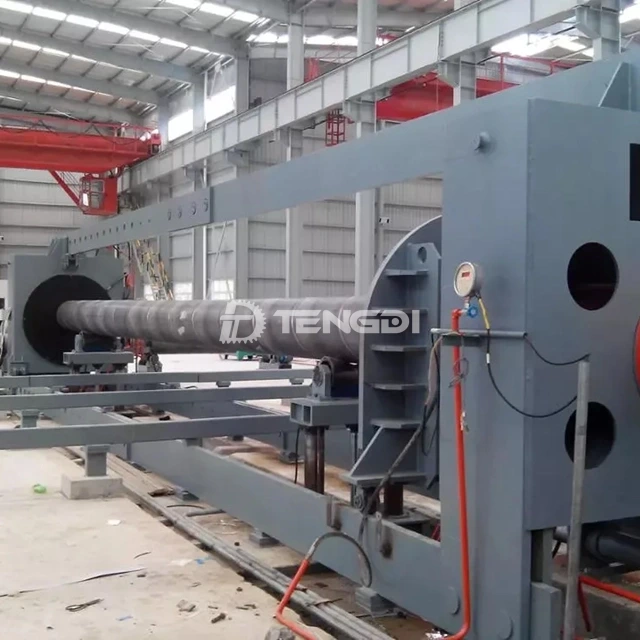

يتبنى بكرتين مرفّجتين لعقد أنبوب الفولاذ المختبر ، باستخدام دفع الأسطوانة الرئيسية للضغط على الأنبوب بين لوحة الدفع ولوحة الضغط ، بحيث يمكن إغلاق الأنبوب (ختم الوجه النهائي أو الختم الشعاعي).

استنادًا إلى مضخة الضغط المنخفض ذات الحجم العالي لإكمال حقن الماء ، ثم استخدم مضخة الضغط العالي لإكمال اختبار الضغط العالي.

تركيب الأنابيب - ختم - ملء الماء - الضغط - تخفيف الضغط - تصريف - إلغاء تثبيت الأنابيب

يتم استخدام اختبار هيدروليكي لإجراء اختبار الضغط الهيدروليكي على الأنابيب الملحومة ERW أو الحلزوني.

يتضمن الاختبار إغلاق طرفي الأنبوب ، وملء الأنبوب بالسائل ، وعادةً ما يكون ماءًا ، والذي قد يكون مصبوغًا للمساعدة في اكتشاف التسرب البصري ، والضغط على الوعاء إلى ضغط الاختبار المحدد.

يمكن اختبار ضيق الضغط عن طريق إيقاف تشغيل صمام العرض ومراقبة ما إذا كان هناك فقدان الضغط. Huaye Hydraulic Tester يصل إلى معيار API.
